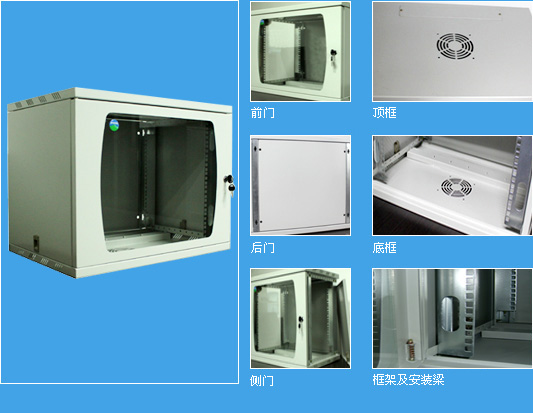

| WBE 单开挂墙柜 |
静载: 40公斤
防护等级：IP20
包装：整体包装/拆散包装（可选）
颜色：黑色RAL9004/灰色RAL7044/白色RAL7035（可选）
表面处理：脱脂、除锈、酸洗、磷化、水洗、风干、静电喷粉、烤干
标准：符合ANSI/EIA;RS-310D;IEC297-2;DIN41491:PART 1;DIN41494:PART 7;GB/T3047.2-92.
规格型号：
| 容量/高度 |
宽度（毫米） |
深度/型号 |
| 容量（U） |
外高（毫米） |
420毫米 |
| 15U |
747毫米 |
600毫米 |
WBE-6415 |
| 12U |
613毫米 |
WBE-6412 |
| 9U |
480毫米 |
WBE-6409 |
| 6U |
347毫米 |
WBE-6406 |
| 4U |
258毫米 |
WBE-6404 |
配置：
| 序号 |
部件名称 |
材料厚度（毫米） |
单位 |
数量 |
备注 |
| 1 |
前门 |
冷轧钢板 t=1.0,钢化玻璃 t=5 |
块 |
1 |
钢化玻璃（白色），钢板边框，LK=C小圆锁 |
| 2 |
后板 |
冷轧钢板 t=1.0 |
块 |
0 |
通过4个螺钉与靠后的2根安装梁连接（标准不配，可选件） |
| 3 |
侧门 |
冷轧钢板 t=1.0 |
块 |
2 |
通过上下4个插销固定，配1个快开拉手，侧门可开 |
| 4 |
顶框 |
冷轧钢板 t=1.0 |
套 |
1 |
4U-9U:1个风扇孔,12U-15U:2个风扇孔，1个进线孔 |
| 5 |
底框 |
冷轧钢板 t=1.5 |
套 |
1 |
4U-9U:1个风扇孔,12U-15U:2个风扇孔，1个进线孔 |
| 6 |
"+"字头螺钉螺母 |
…… |
套 |
10或20 |
4U-12U:10 套,15U:20套 |
| 7 |
挂墙螺钉 |
…… |
个 |
4 |
安装在墙体和机柜背部安装孔连接 | 1U=44.45毫米 19 英寸=482.60毫米
|
