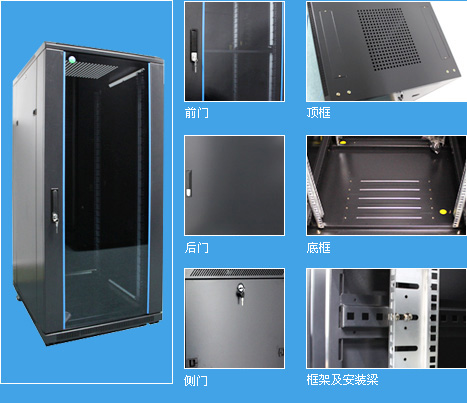

| RCE 网络机柜 |
静载: 800公斤
防护等级：IP20
包装：整体包装/拆散包装（可选）
颜色：黑色RAL9004/灰色RAL7044/白色RAL7035（可选）
表面处理：脱脂、除锈、酸洗、磷化、水洗、风干、静电喷粉、烤干
标准：符合ANSI/EIA;RS-310D;IEC297-2;DIN41491:PART 1;DIN41494:PART 7;GB/T3047.2-92.
规格型号：
| 容量/高度 |
宽度（毫米） |
深度/型号 |
| 容量（U） |
外高（毫米） |
600毫米 |
800毫米 |
900毫米 |
1000毫米 |
| 47U |
2272毫米 |
600毫米 |
RCE-6647 |
RCE-6847 |
RCE-6947 |
RCE-61047 |
| 42U |
2005毫米 |
RCE-6642 |
RCE-6842 |
RCE-6942 |
RCE-61042 |
| 37U |
1828毫米 |
RCE-6637 |
RCE-6837 |
RCE-6937 |
RCE-61037 |
| 32U |
1605毫米 |
RCE-6632 |
RCE-6832 |
RCE-6932 |
RCE-61032 |
| 27U |
1383毫米 |
RCE-6627 |
RCE-6827 |
RCE-6927 |
RCE-61027 |
| 22U |
1158毫米 |
RCE-6622 |
RCE-6822 |
RCE-6922 |
RCE-61022 |
| 18U |
983毫米 |
RCE-6618 |
RCE-6818 |
RCE-6918 |
RCE-61018 |
| 47U |
2272毫米 |
800毫米 |
RCE-8647 |
RCE-8847 |
RCE-8947 |
RCE-81047 |
| 42U |
2005毫米 |
RCE-8642 |
RCE-8842 |
RCE-8942 |
RCE-81042 |
| 37U |
1828毫米 |
RCE-8637 |
RCE-8837 |
RCE-8937 |
RCE-81037 |
| 32U |
1605毫米 |
RCE-8632 |
RCE-8832 |
RCE-8932 |
RCE-81032 |
| 27U |
1383毫米 |
RCE-8627 |
RCE-8827 |
RCE-8927 |
RCE-81027 |
| 22U |
1158毫米 |
RCE-8622 |
RCE-8822 |
RCE-8922 |
RCE-81022 |
| 22U |
983毫米 |
RCE-8618 |
RCE-8818 |
RCE-8918 |
RCE-81018 | 1U=44.45毫米 19英寸=482.6毫米
RCE机柜配置表:
| 序号 |
部件名称 |
数量 |
单位 |
材料厚度（毫米） |
备注 |
| 宽=600毫米 |
宽=800毫米 |
| 1 |
框架 |
2 |
2 |
件 |
冷轧钢板 t=1.2 |
2件组合成1套框架 |
| 2 |
前门 |
1 |
1 |
块 |
冷轧钢板 t=1.2,钢化玻璃 t=5 |
玻璃前门， LK-A 弹力锁 |
| 3 |
后门 |
1 |
1 |
对 |
冷轧钢板 t=1.2 |
钢板后门，LK-C小圆锁 |
| 4 |
侧板 |
2 |
2 |
块 |
冷轧钢板 t=1.2 |
4个 快开拉手（LK-C小圆锁，可选） |
| 5 |
顶框 |
1 |
1 |
块 |
冷轧钢板 t=1.2 |
带2个长方形进线孔，方形通风孔 |
| 6 |
安装梁 |
4 |
4 |
根 |
冷轧钢板 t=2.0 |
镀蓝色/镀白锌/喷塑粉（可选） |
| 7 |
横梁 |
4根或6根 |
4根或6根 |
根 |
冷轧钢板 t=1.5 |
22U-32U:根;37U-47U:6根 |
| 8 |
2英寸重载脚轮 |
4 |
4 |
只 |
…… |
不带刹车 |
| 9 |
脚轮安装板 |
4 |
4 |
片 |
冷轧钢板 t=1.5 |
…… |
| 10 |
M12支脚 |
4 |
4 |
只 |
…… |
M12 |
| 11 |
"+"字头螺钉螺母 |
20套/40套 |
20套/40套 |
套 |
…… |
22U-32U:20套;37U-47U:40套 |
| 12 |
垂直理线槽 |
…… |
2 |
根 |
冷轧钢板 t=1.5 |
仅配800毫米宽机柜 |
| 13 |
连接块 |
…… |
8个/12个 |
个 |
冷轧钢板 t=2.0 |
仅配800毫米宽机柜（18U-32U:8个，37U-47U:12个） |
| 14 |
理线环 |
…… |
6个/10个 |
个 |
冷轧钢板 t=2.0 |
仅配800毫米宽机柜（18U-32U:6个，37U-47U:10个）(可选） |
| 15 |
组装说明书 |
1 |
1 |
份 |
…… |
…… |
|
