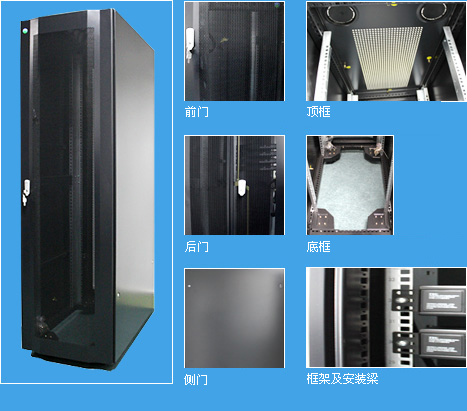

| RCB 服务器机柜 |
静载: 1000公斤
防护等级：IP20
包装：整体包装（焊接框架）
颜色：黑色RAL9004/灰色RAL7044/白色RAL7035（可选）
表面处理：脱脂、除锈、酸洗、磷化、水洗、风干、静电喷粉、烤干
标准：符合ANSI/EIA;RS-310D;IEC297-2;DIN41491:PART 1;DIN41494:PART 7;GB/T3047.2-92.兼容ETSI标准。
规格型号：
| 容量/高度 |
宽度（毫米） |
深度/型号 |
| 容量（U） |
外高（毫米） |
600毫米 |
800毫米 |
900毫米 |
1000毫米 |
| 47U |
2272毫米 |
600mm |
RCB-6647 |
RCB-6847 |
RCB-6947 |
RCB-61047 |
| 42U |
2005毫米 |
RCB-6642 |
RCB-6842 |
RCB-6942 |
RCB-61042 |
| 37U |
1828毫米 |
RCB-6637 |
RCB-6837 |
RCB-6937 |
RCB-61037 |
| 22U |
1158毫米 |
RCB-6622 |
RCB-6822 |
RCB-6922 |
RCB-61022 |
| 47U |
2272毫米 |
800mm |
RCB-8647 |
RCB-8847 |
RCB-8947 |
RCB-81047 |
| 42U |
2005毫米 |
RCB-8642 |
RCB-8842 |
RCB-8942 |
RCB-81042 |
| 37U |
1828毫米 |
RCB-8637 |
RCB-8837 |
RCB-8937 |
RCB-81037 |
| 22U |
1158毫米 |
RCB-8622 |
RCB-8822 |
RCB-8922 |
RCB-81022 | 1U=44.45毫米 19英寸=482.6毫米
RCB机柜配置表:
| 序号 |
部件名称 |
数量 |
单位 |
材料厚度（毫米） |
备注 |
| 宽=600毫米 |
宽=800毫米 |
| 1 |
框架 |
1 |
1 |
套 |
冷轧钢板 t=1.5 |
9折型材框架 |
| 2 |
前门 |
1 |
1 |
块 |
冷轧钢板 t=1.2 |
圆形网孔拱形门(Dia=5毫米)， LK-B 月光锁 |
| 3 |
后门 |
1 |
1 |
对 |
冷轧钢板 t=1.2 |
圆形网孔后门(Dia=5毫米距)， LK-B月光锁 |
| 4 |
侧板 |
2 |
2 |
块 |
冷轧钢板 t=1.2 |
4个 LK-C小圆锁(可选） |
| 5 |
顶框 |
1 |
1 |
块 |
冷轧钢板 t=1.2 |
带2个圆形进线孔，圆形通风孔 |
| 6 |
安装梁 |
4 |
4 |
根 |
冷轧钢板 t=2.0 |
镀蓝色/镀白锌/喷塑粉（可选） |
| 7 |
横梁 |
4根或6根 |
4根或6根 |
根 |
冷轧钢板 t=1.5 |
22U-32U:根;37U-47U:6根 |
| 9 |
2.5英寸脚轮 |
4 |
4 |
只 |
…… |
不带刹车 |
| 10 |
脚轮安装板 |
4 |
4 |
片 |
冷轧钢板 t=1.5 |
…… |
| 11 |
M12支脚 |
4 |
4 |
只 |
…… |
M12 |
| 12 |
"+"字头螺钉螺母 |
20套/40套 |
20套/40套 |
套 |
…… |
22U-32U:20套;37U-47U:40套 |
| 13 |
垂直理线槽 |
…… |
2 |
根 |
冷轧钢板 t=1.5 |
仅配800毫米宽机柜 |
| 14 |
理线环 |
…… |
8个或12个 |
个 |
冷轧钢板 t=2.0 |
仅配800毫米宽机柜（可选） |
| 16 |
组装说明书 |
1 |
1 |
份 |
…… |
…… |
|
